室外监控杆如何立杆?一问详解!

浏览次数:0次   发表时间:2021-08-26

 一、立杆基础

  用途:固定摄像杆;

  基础型号:由所需固定的摄像杆型号确定;

  制作要求:

  a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;

  b、基础与窨井之间应有穿线管,且放置铁丝;

  c、基础钢板上钢筋按M20 标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

  材料:8mm 钢板、20mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管;

  没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥,混凝土的配比和水泥用量应符合GBJ204-83的规定。监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓。

  注意事项:

  1、基础的钢筋笼应临时固定,同时确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中。监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。

  2、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道或建筑物垂直(或按具体施工要求)。

  3、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

  接地体安装要求:

  A、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;

  B、接地体的焊接应采用搭焊,搭焊长度为圆钢直径的6 倍;

  C、接地体安装点下方应无任何管道、线缆经过;

  D、接地体安装深度如《接地体安装示意图》所示;

  E、接地体安装完成后,应使用接地摇表测量接地电阻大小,要求接地电阻小于 4Ω。注意雨后不应立即测量电阻。

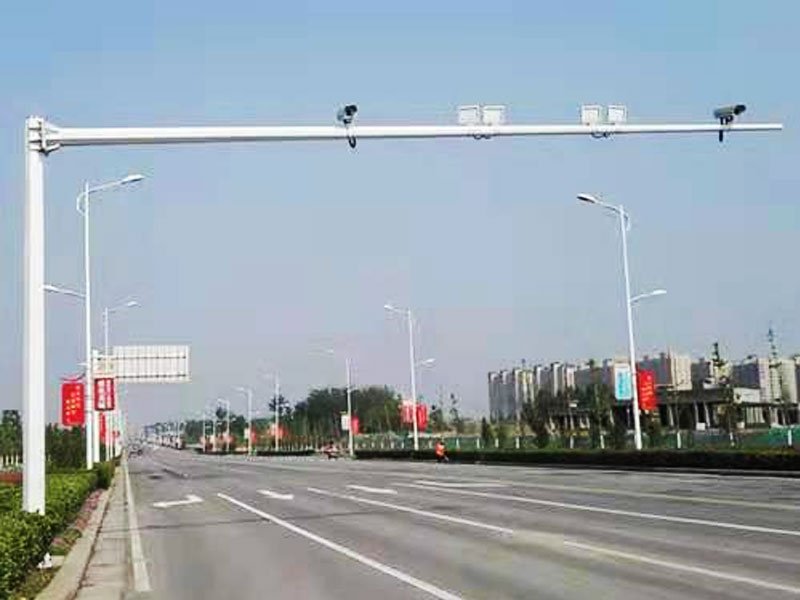

  一、杆件安装

  用途:安装摄像机云台;

  安装方式:通过基础螺杆与摄像杆基础连接固定。

  安装工具:活动扳手;

  安装要求:

  1、安装牢固;

  2、摄像杆中心线应与水平面垂直;

  3、摄像杆上成180度角两腰形孔的中心连线应与道路走向平行;

  4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。

  注意事项:

  1、监控立杆应采用优质无缝钢管,立杆铁制件需采用热度锌处理,热度锌层符合GB/T9790、GBJ36011 和GB/T11373的规定,厚度不小于65毫米。立杆下端管径应在140 mm±10mm、上端管径应在90 mm±5mm,管壁厚度应≥4mm,底盘厚度不小于10mm,表面防腐、设计抗8级台风。横支臂部分的材料厚度。

  2、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。里面配有安装备板,有安装抱箍,可以直接固定在杆体上,里面安装防雷器,电源,光端机等。垂直度检验:监控立杆直立后,使用经纬仪对杆的两向垂直度做检验垂直度偏差不大于0.5%。

  3、当横支臂长度小于等于5米时,横支臂部分的材料厚度不小于3mm;当横支臂长度大于5米时,横支臂部分的材料厚度不小于5mm,横支臂部分的小端头外径为150mm。
